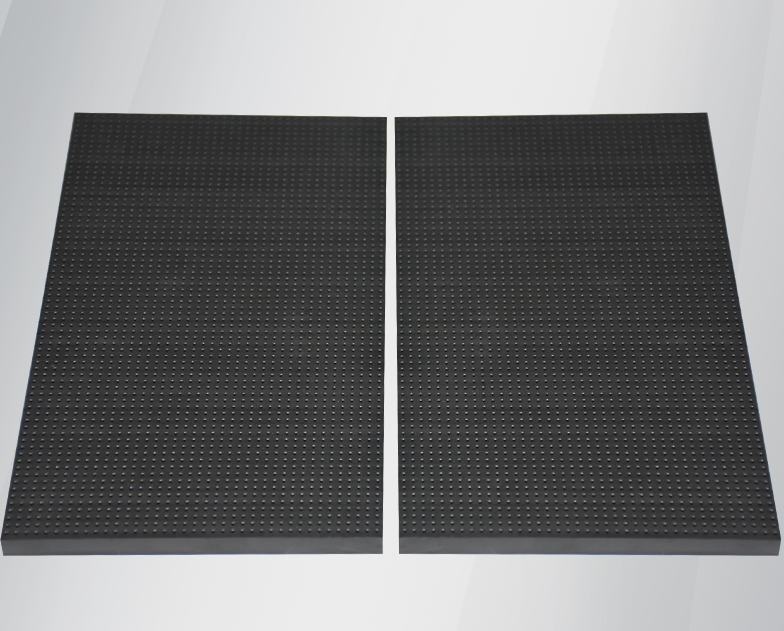

半導體工裝通常需要包含非常精細和復雜的孔形設計,用于固定、定位或連接微小的半導體芯片。這些孔洞的精確度直接影響到芯片的裝配精度和電子性能。隨著技術的發展,激光打孔技術已成為半導體工裝加工中的重要工藝之一,它提供了一種高精度、高效率的加工方法,尤其在處理細小和復雜的孔洞加工時展現出其獨特的優勢。
激光打孔技術利用高能量密度的激光束精確地移除材料,以形成孔洞。這種技術能夠在各種材料上,包括硬質合金和陶瓷等難加工材料,實現精確的微小孔加工。與傳統的蝕刻加工和電火花加工相比,激光打孔具有加工速度快、熱影響區小、加工靈活性高等優點。
利用激光打孔技術,可以有效地完成以下任務:
1. 高精度孔加工:激光打孔可以控制孔徑精度至微米級別,非常適合半導體行業對精度的極高要求。
2. 復雜孔型制作:激光可以輕松實現多種孔型的加工,如微小的圓孔、橢圓孔或特殊形狀孔,這對于復雜的半導體工裝是必需的。
3. 材料適應性:激光打孔可以應用于多種工業材料,包括晶圓硅片、陶瓷、玻璃及各種金屬,適合于多樣化的半導體工裝需求。
采用激光打孔加工半導體工裝具有多方面的優勢:
1. 無接觸加工:激光打孔是一種非接觸加工方式,避免了機械加工中可能引起的材料應力和變形。
2. 加工靈活性:通過調整激光參數,如功率、脈沖頻率和掃描速度,可以精確控制加工過程,適應不同材料和厚度的需求。
3. 環境友好:與傳統加工方法相比,激光打孔產生的廢料更少,加工過程更加清潔,有利于環保。
4. 提高生產效率:激光打孔的速度遠超傳統鉆孔,特別是在需要大量重復精密孔加工的生產線上,顯著提升生產效率。
激光打孔技術以其高精度、高效率和強大的材料適應性,在半導體工裝加工中展現出巨大的潛力和優勢。這種技術不僅能夠滿足當前的工業需求,還能夠適應未來更為復雜和精細的加工需求,是半導體制造領域的一大進步。
