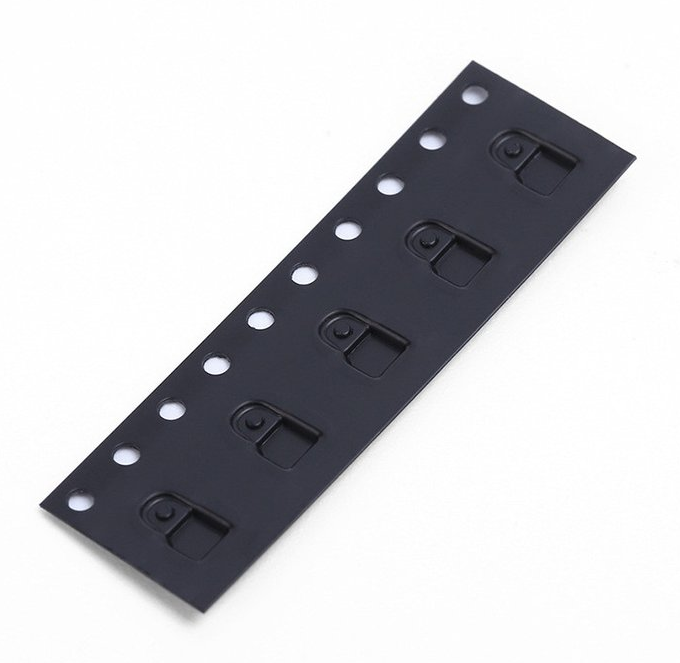

在表面貼裝(SMT)生產線中,SMD載帶是元件包裝和輸送過程中不可或缺的材料。為了滿足自動送料、精確定位、視覺識別等功能,SMD載帶上必須打出尺寸統一、分布規律的微孔。傳統的機械打孔方式在速度、精度和材料適應性方面存在諸多限制。如今,激光打孔技術已逐漸成為行業的主流解決方案。
什么是SMD載帶激光打孔機?
SMD載帶激光打孔機是一種專為柔性帶狀材料(如PS、PET、PC等)設計的非接觸式微孔加工設備。該設備采用高能激光束(常為紫外激光)在載帶表面聚焦,通過快速燒蝕或汽化材料形成微孔,適用于多種SMD封裝規格和工藝要求。
激光打孔的優勢
1. 加工精度高
激光系統具備出色的定位能力,打孔誤差可控制在±10微米以內,滿足高速貼裝線的高精度要求。
2. 孔邊質量?jī)?yōu)良
與傳統沖孔方式相比,激光打孔孔邊整潔、無毛刺、不變形,無需二次處理,可直接用于自動化設備。
3. 靈活性強
激光打孔無需模具,切換產品規格時只需更改程序,節省換型時間,特別適合多品種、小批量生產需求。
4. 材料兼容廣
支持多種載帶材料和厚度,適用于常見熱塑性塑料,適應性強,工藝穩定。
5. 易于自動化集成
可與視覺定位系統、自動送料、缺陷檢測等功能集成,便于構建完整自動化生產線。
應用范圍
SMD貼片元件包裝載帶
IC、二極管、電容等電子元件載帶生產
高速貼裝系統專用載帶加工
SMT車間自動化封裝配套設備
隨著電子產品對小型化、高密度、高速度發展的需求不斷提高,傳統打孔方式已難以滿足現代制造的要求。SMD載帶激光打孔機以其高精度、高效率、高柔性的特性,為載帶加工提供了更可靠的解決方案。無論是用于大規模量產,還是滿足多樣化產品切換,激光打孔機都展現出了強大的適應能力和長遠的經濟效益。
